HNC-30Y多功能小型精密車銑復合機床是我公司針對復合加工需求開發的一款產品。 加工視頻   技術參數

產品特點

★獨有的大直徑絲杠、寬幅線軌、大跨距滑塊結構，使此類機床剛性大為改進； ★高剛性大功率伺服動力刀具，靜態主軸抱死功能，可實現C軸大功率銑削； ★動力頭主軸迷宮式結構結合負壓氣體密封雙重保護，徹底解決防水難題； ★C軸任意分度，三軸聯動加工，可實現外形刻字、復雜輪廓銑削，打孔，攻絲等加工功能； ★便于排削的高壓冷卻機構有效提高了工件表面質量； ★模塊化結構，可根據用戶需要實現多樣靈活配置。

多樣化刀座配置

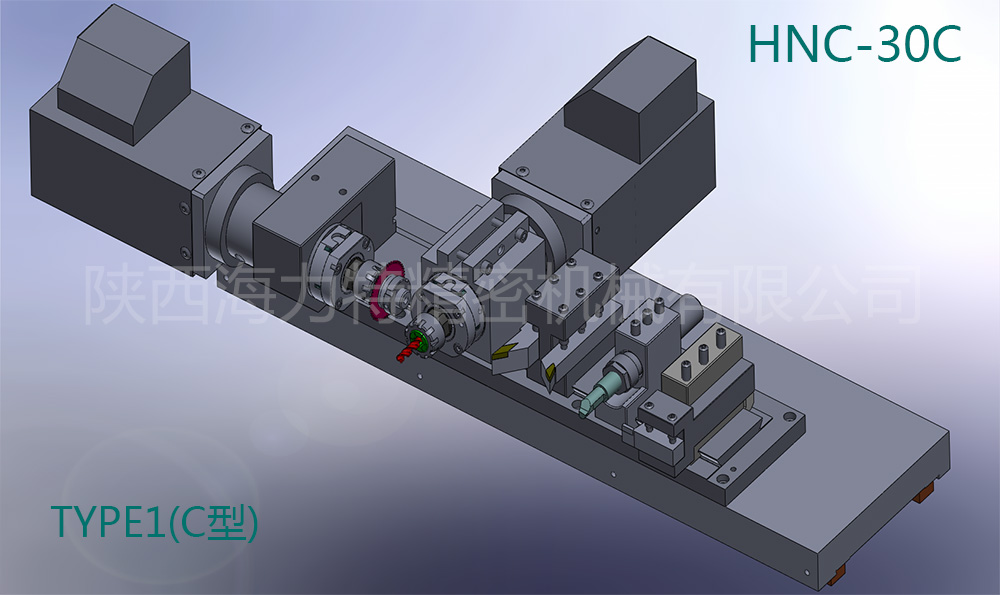

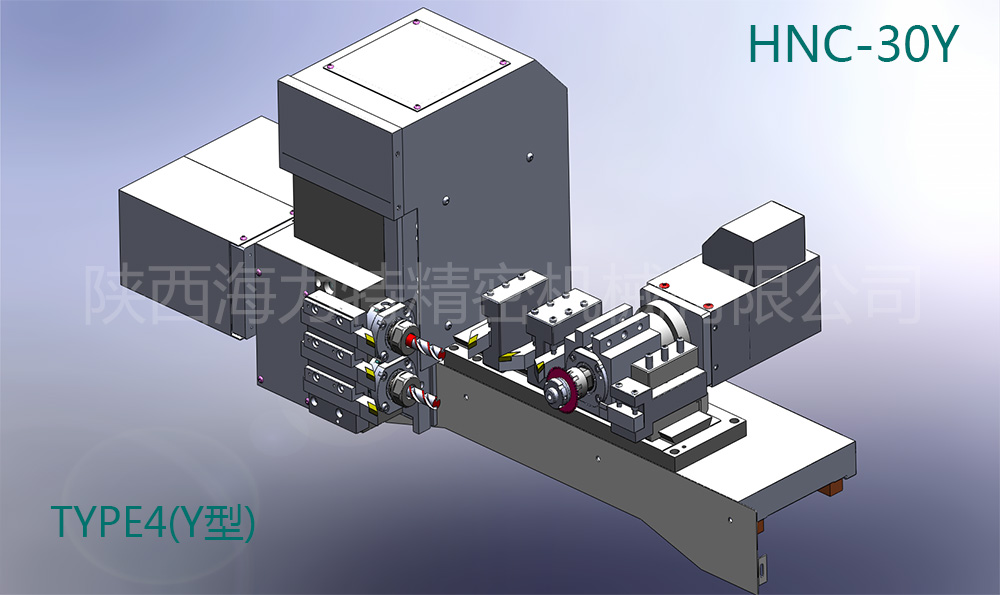

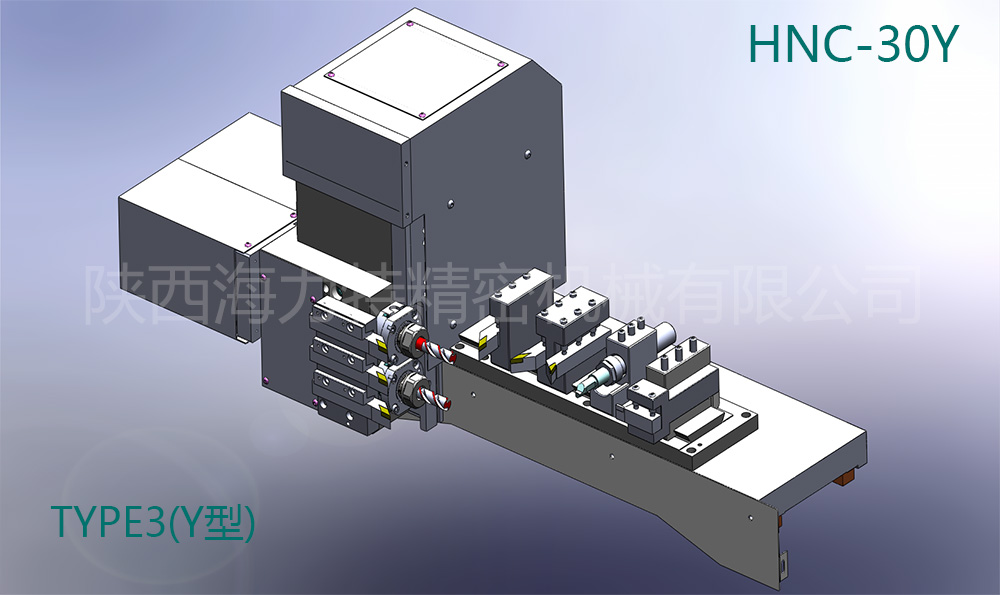

TYPE1(C型)	TYPE2(C型)	TYPE3(Y型)	TYPE4(Y型)

加工視頻

技術參數

30C/30Y技術參數  配   置 加工能力 最大回轉直徑 ￠240mm     照明設備 Ο 刀板底座上回轉直徑 ￠70mm    冷卻系統 Ο 最大加工直徑 ￠100mm    高壓冷卻系統 Δ 最大加工長度 100mm    自動潤滑系統 Ο 最大過棒料直徑 ￠30mm     油霧分離系統 Δ 主軸 工件夾持方式      后拉式夾緊 工具及工具箱 Ο 主軸轉速范圍     50-6000rpm 操作說明書 Ο 主軸端部規格 A2-3 使用說明書 Ο 快進速度 X軸快移速度 18m/min 維修手冊          Ο Y軸快移速度        12m/min 彈簧夾頭 氣動方式 \ Z軸快移速度        18m/min 液壓方式  Ο 行程 X軸移動量 250mm 液壓筒夾 Δ Y軸移動量 76mm 卡盤 Δ Z軸移動量  185mm 刀架簡易拔料器系統  Ο 動力刀具 配置形式 軸向/徑向 腳踏開關 Δ 配置數量 1把/2把 程序控制吹氣功能  Ο 驅動功率        0.75KW/1KW C軸 Ο 夾持規格 ER20A 精密C軸分度 Δ 最大轉速  Max3000rpm/5000rpm 動力頭 Ο 電機 主軸電機           3.7/5.5KW 動力頭攻絲功能 Δ 進給電機 0.75-1KW 液壓站 Ο 其他 刀架形式          燕尾排刀 電器箱溫度調節器 Δ 刀方規格 16*16 自動開閉門 Δ 最大容刀數量 6把 接料傳輸機構 Δ 冷卻電機 0.09KW 上下料系統 Δ 電器容量 6KVA 工業機器手臂系統 Δ 機床尺寸(長x寬x高) 1370x1380x1580mm 多棒材送料機 Δ 主軸中心高度 ≈960mm 排屑器 Δ 機床重量           ≈1200kg   數控系統：○FANUC   ●SYNTEC   ○KND   Ο標配附件  Δ選配附件  \無 ●標配      Ο選配 發布:2015/4/7 11:30:04 點擊:7772
